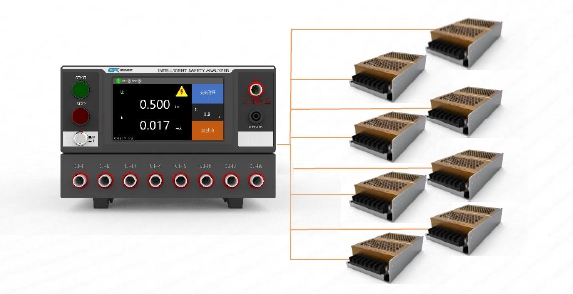

应对多通道并行测试，HEX238A 给出更优解
在电力电子设备测试领域，一款集多功能于一体的测试仪能够显著提升工作效率和安全性。今天，我们来介绍HEX238A多通道交直流耐压绝缘分析仪。这款仪器涵盖交流耐压、直流耐压、绝缘电阻、电弧侦测、开路侦测等功能，精准高效，可靠稳定，接口丰富，适用于多种行业需求。
01 产品核心亮点
HEX238A的设计注重实用性和性能优化，以下是其核心亮点：
高频电力电子变换拓扑结构：整机采用此结构，确保输出稳定，同时实现极致轻巧，便于携带和操作。
绝缘电阻测量范围：高达50GΩ，满足高精度测试要求。
内置标准测试功能：符合IEC60601/GB9706.1标准要求的速升+缓升测试功能，提升测试合规性。
测试组设置：内置100测试组，每组支持50步，便于多场景切换。

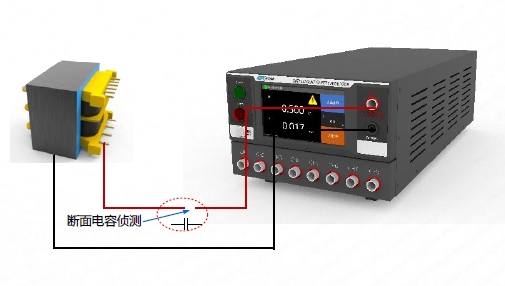

开短路侦测功能：支持OSC交流输出侦测模式，使用低压高频无损技术，提升输出电压频率，同时降低电压等级，对被测物进行断面电容侦测，可在0.1s内完成对输出端的开路以及短路情况判定，有效解决被测物实际漏电流较小且短路状态下不适合进行高压有损测试的问题。
用户权限设置：内置密码功能，区分不同等级用户，确保操作安全。
外配接口：标配RS232、PLC/HANDLER等接口，便于系统集成。

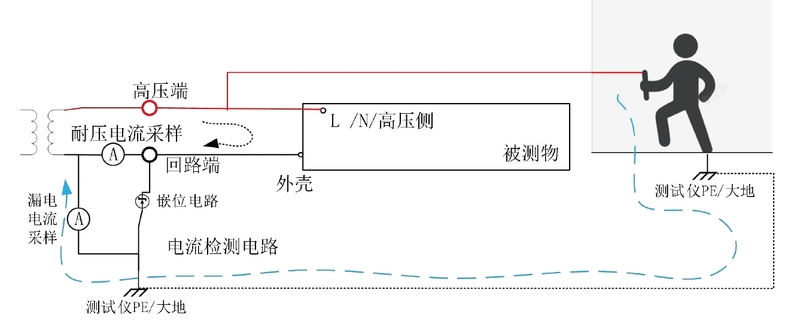

防触电保护功能：内置漏电保护功能，响应速度us级别，当使用人员触电后会在毫秒时间内完成漏电流侦测，立即切断电压输出，保障安全。仪器采用硬件侦测，速度快，稳定度高，可选配功能点检模块。
02 应用领域
广泛适用于3C、新能源、元器件、电容、充电器、适配器、开关电源、家电用品等领域，提供带电弧侦测、并行测试、开短路侦测的电力电子设备测试方案。
03 参数规格
HEX238A的参数设计注重精度和稳定性，以下是关键技术指标：
参数类别 | 亮点参数 |
交流耐压 | • 输出范围：50 ~ 5000V
• 额定输出容量：100VA，短路电流 >200mA
• 测量误差：±（1%×读数值+5字）
• 波形失真度：＜1%（阻性负载） |
直流耐压 | • 输出范围：50 ~ 6000V
• 输出纹波：＜2%（6kV/1mA 阻性负载）
• 电流测量范围：0.0μA ~ 10mA
• 放电时间：≤200ms |
绝缘电阻 | • 测量范围：0.1MΩ ~ 50GΩ
• 电压输出：50 ~ 6000V DC
• 精度：最高 ±2%（500V~6000V，1MΩ~999.9MΩ） |
安全与效率并重 | • 电弧侦测：实时识别放电等级，确保绝缘质量
• 开短路快速判定：避免不必要的高压损伤
• 快速断电保护：硬件级侦测，稳定可靠 |
HEX238A以其多通道设计和全面功能，帮助用户在测试过程中实现高效、稳定的操作。如果您在3C、新能源或家电等领域需要可靠的耐压绝缘测试解决方案，HEX238A将是您的理想选择。
