菊水 | 关于直流稳压电源的5个问题

本文将分为上、下两篇介绍五个“虽然现在问可能有点不好意思，但确实很在意”的疑问，并进行通俗易懂的解说。希望能帮助大家加深对直流电源的基本理解。

5个疑问：

①电压·电流应该如何设定？

②OUTPUT ON/OFF 时，输出电压会如何变化？

③如果将直流电源连接在插座上使用，虽然不是最大功率，断路器却掉了。是什么原因？

④即使是OUTPUT OFF，电压也不会下降，这是故障吗？

⑤写着“直流电源为0V~”，但电流真的能在0V下流动吗？

电压电流应该如何设定？

为了对直流电源进行适当的电压和电流设定，有必要了解直流电源的工作原理。使用直流电源时，进行电压设定（CV*）和电流设定（CC*）。

＊CV：Constat Voltage、CC：Constant Current

CV设定值、CC设定值是直流电源输出目标的电压、电流。本公司的紧凑型直流电源PMX18-5A的CV设定值设定为18v， CC设定值设定为5a。电源的输出在没有任何连接的状态下开启输出的话，输出18v，电源的电压显示画面上也应该会显示18v。

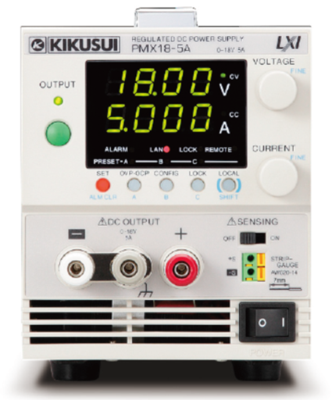

小型直流稳定电源 PMX18-5A

但是电流显示屏幕上显示的应该是0a。好不容易CC设定的“5a”也不显示。因为该直流电源是CV动作（以CV设定值为目标进行动作）。要显示“5a”，需要CC操作（以CC设定值为目标进行操作）。

电源可以设定CV设定值和CC设定值这两个目标值，但是直流电源只能达到其中一个目标值。那么，改变实际连接到电源的负载电阻，看一下从直流电源输出的电压、电流是怎样的。

案例1：

将直流电源的CV设定值设定为18v，将CC设定值设定为5a。连接18kΩ的负载电阻时

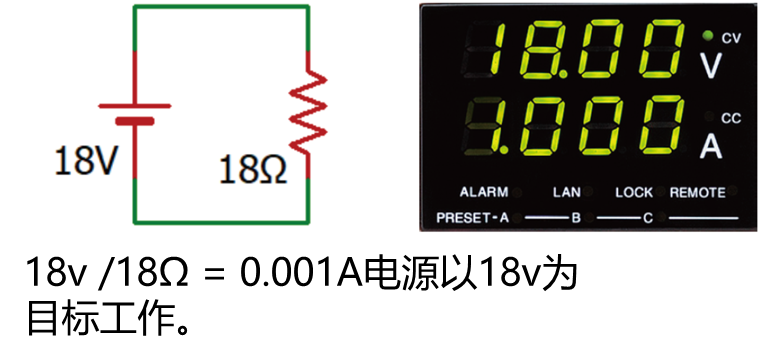

案例2：

将直流电源的CV设定值设定为18v，将CC设定值设定为5a。连的18Ω的负载电阻时

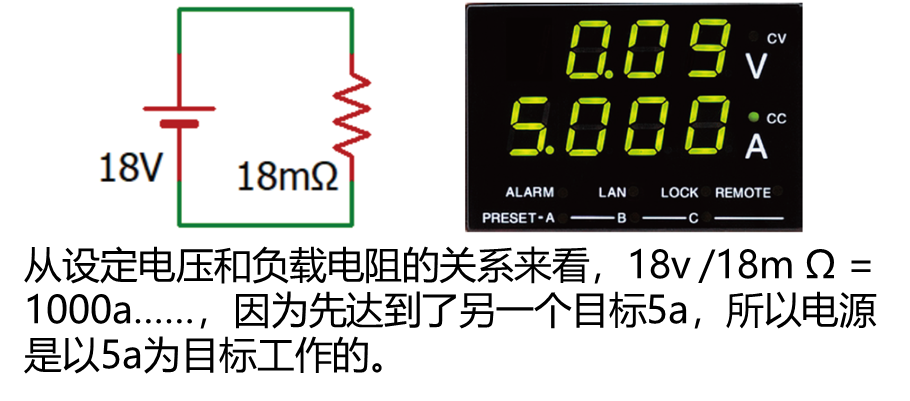

案例3：

将直流电源的CV设定值设定为18v，将CC设定值设定为5a。连的18mΩ的负载电阻时

这样，直流电源的输出电压和电流根据所连接负载的电阻值，以CV设定值或CC设定值中的某一个值的方式工作。

另外，直流电源工作时是否满足电压设定、电流设定中的哪一个，可通过CV、CC工作灯中的哪一个点亮来确认。

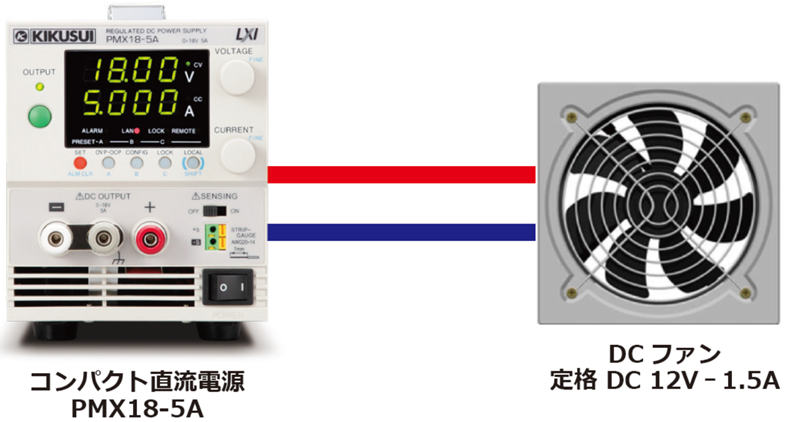

例：驱动12v额定风扇时，电压和电流的设定值如何设定？

想要使用直流电源运行某些东西时，必须在直流电源上设定运行物体所要求的电压和电流。以下图中运行DC风扇的例子来思考。看DC风扇的铭牌，写着DC12V 1.5A。

换句话说，该风扇工作所需的电压为DC 12V，电流为1.5A。电压设定值为12V，电流设定值为1.5A。

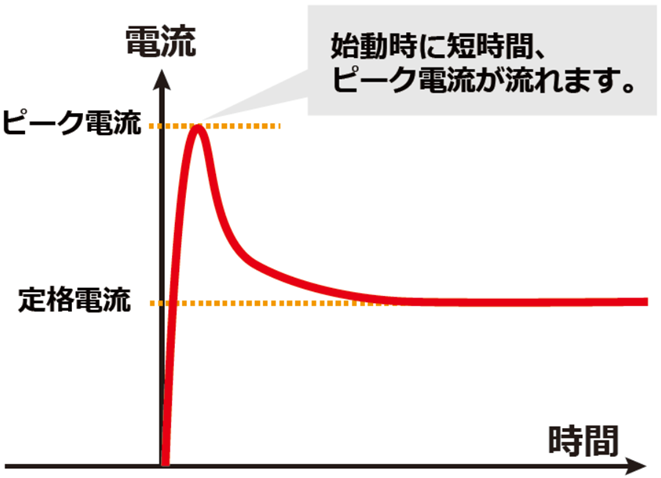

电源CC灯亮着，不会输出12v。像风扇一样的马达（电动机）在开始运转的时候会有很大的电流流过，所以需要设定预期的电流设定值。

1.5A是风扇以一定转速持续转动时所需的电流。因此，设定电流值必须考虑驱动时流动的电流，设定为平时流动的电流（此次为1.5A）的2 ~ 3倍。

总结：

CV设定：设定动作所需电压值。

CC设定：设定最小动作所需电流值。根据负载特性的不同，启动时可能会流过负载电流以上的电流，所以初始电流设定得比较大。

当直流电源开/关时，输出电压如何变化？

根据上升和下降是由怎样的操作（信号）引起的，上升时间和下降时间不同。大致取决于三种情况。

• 来自面板或通信的 OUTPUT ON/OFF 操作。

• 通过面板或通过通信设置输出电压。

• 外部模拟控制在不同条件下，即使相同的电源速度也不同，因此需要确认。

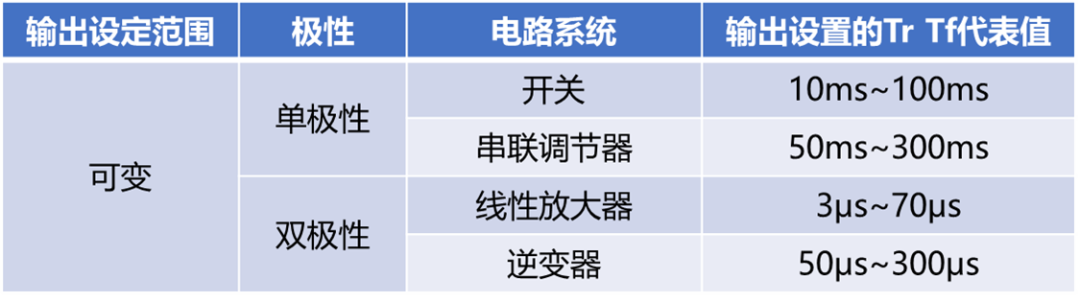

通过面板或通信设置输出电压时的上升速度示例

例：可调单极性开关电源PWR401L

       输出电压上升/下降（无负载）

【测定条件】输出电压40V、无负载、CC 40A 设定、OUTPUTON/OFF时

另外，从引起上升、下降的开始信号到上升、下降的实际开始为止，如下图所示，有延迟，因此也需要考虑那个时间。特别是通过通信进行的情况下，由于内部固件的通信时间延迟根据机型的不同有20ms ~ 200ms的幅度，所以需要确认。

负载越轻，下降时间就越慢，所以在轻负载情况下使用电源时，有时需要故意在输出端并联插入电阻，使负载变重。

另外，一般上升和下降时间表示最大值的10%到90%的时间。
