在无电子负载条件下的蓄电池放电测试方法

但是在这种情况下，仅电子负载装置就需要数万元人民币，预算方面可能会出现比较紧张的情况。

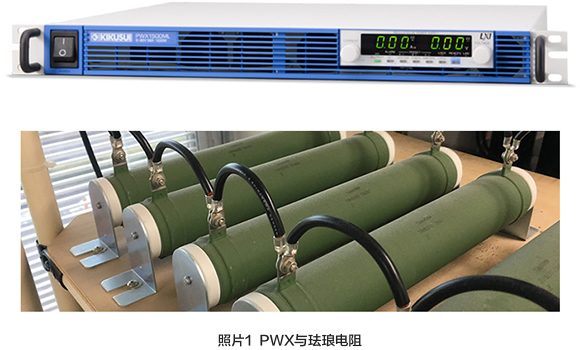

因此，本文为您介绍使用直流稳定电源的恒流控制进行蓄电池放电的方法。与使用电子负载装置相比，使用该装置可以在预算方面以更加低廉的价格完成蓄电池的放电试验。另外，如果是12V・100A，可以使用菊水的可变开关型电池PWX1500L（0〜30V/0〜150A/最高1.5kW，主机按常规市场定价水平销售）和负载电阻（如果使用珐琅电阻，人民币成本约数千）实施放电试验（照片1）。

02 系统配置

将直流稳定电源与蓄电池串连，再连接负载电阻（图1）。

然后，通过设置适当的负载电阻，就可以进行恒流放电试验。在这里，如果负载电阻值设置过低，则会对直流稳定电源施加反向电压，无法进行恒流放电。反之，如果负载电阻值设置过高，负载电阻的耗电量会增大，因此需要注意。

负载电阻值的设置公式

R = Vbatt / I

Vbatt：蓄电池最高电压（充电电压），I：放电电流，R：负载电阻

负载电阻耗电量

P = I² × R［W］

使用100A对12V蓄电池（充电电压14V）进行恒流放电时，

负载电阻：R=14V/100A=140mΩ

直流稳定电源的电压设置：设置为略高于蓄电池的充电电压14V（15V左右）

直流稳定电源的电流设置：100A

接通直流稳定电源的输出后，接通开关，开始恒流放电。

03 注意事项

该放电试验系统的注意事项如下所示：

1. 需要断开电路

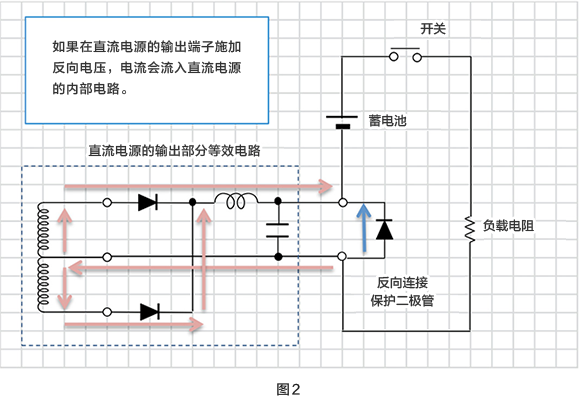

在直流电源输出OFF的状态下，会向直流电源的输出端子施加反向电压，使直流电源内部电路通过电流。（图2）表示直流电源内部输出的等效电路。

在直流电源的POWER SW断开的状态，即完全停止的状态下，仍然会通过电流。在这种状态下，对直流电源内部电路进行冷却的冷却风扇也会停止工作。因此，无法对内部电路元器件进行冷却，如果长时间放置，有导致设备损坏的风险。在结束恒流放电时，必须设置断开电路的开关，完全断开蓄电池。此外，在连接反向连接保护二极管的情况下，也需要设置开关。

2. 连接低Vf的反向连接保护二极管

在直流电源输出OFF的状态下，会向直流电源的输出端子施加反向电压，使得直流电源内部电路通过电流。流入的电流值最高可以达到直流电源的输出额定电流值，但是，建议在直流电源的输出端子上连接低Vf的反向连接保护二极管。

连接该二极管的目的是通过尽可能减少反向电压，避免连接在直流电源输出上的电容器的容量和寿命下降。

3. 蓄电池保护

如果在直流电源的输出端子上直接反向连接蓄电池，变压器，整流二极管，线圈等的元器件会通过过大电流，存在设备损坏的可能性。如果蓄电池存在反向连接的可能性，则需要在直流电源的输出端子上连接反向连接保护二极管的同时，设置保险丝等的保护电路。基于避免在负载电阻短路时发生过流事故的观点，建议设置保险丝。
