EMI、EMS傻傻分不清？这篇文章一次讲明白发表时间：2025-11-28 15:17 当你在家用微波炉加热食物时，旁边的Wi-Fi信号突然变弱；当办公室里打印机启动时，电脑屏幕短暂出现雪花——这些日常场景中的“小插曲”，都与一个关键技术名词息息相关：电磁兼容（EMC）。

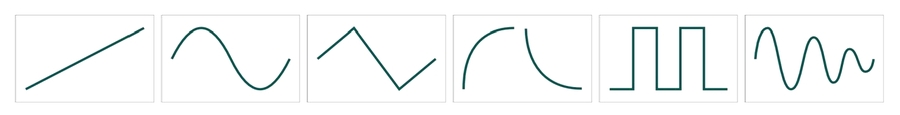

我们身处一个被电磁波包裹的世界，手机、家电、工业设备都在不断产生和接收电磁信号，而EMC测试技术，就是维持这些信号“和平共处”的核心保障，更是所有电子设备上市前必须通过的“电磁体检”。 一、EMC到底是什么？ 电磁兼容EMC（ElectroMagnetic Compatibility）的正式定义是：设备或系统在其所处的电磁环境中，既能按照设计要求正常运行，又不会对环境中的其他设备产生无法忍受的电磁干扰。简单来说，就是设备要做到“自身运行稳，不扰身边人”，这一要求看似简单，却衍生出了庞大且严谨的测试体系。 ▲ 两大核心分支：EMI与EMS EMC的内涵主要通过两个核心分支来体现，通俗讲就是“我别吵别人”和“别人别吵我”的双向要求。 电磁干扰EMI（Electromagnetic Interference）：相当于设备对外产生的“电磁噪音”，这种电子噪音会干扰电缆信号传输，降低信号的完整性。 生活中常见的马达、大型机器都是典型的EMI辐射源——工厂里的电机运转时，可能会干扰旁边的监控设备导致画面卡顿，就是EMI在“作祟”，可以理解成“你讲话太大声，影响了同事办公”。 电磁抗扰度EMS（ElectroMagnetic Susceptibility）：则是设备的“抗噪能力”，指设备在复杂电磁环境中，对周围干扰的耐受度，也叫电磁敏感性。 就像有的手机在变电站附近仍能正常通话，有的却会通话中断；医院的精密仪器能在各类设备同时运行的环境中精准读数，都是EMS性能出色的体现，堪称设备的“心理素质”。 二、EMC的基础概念与术语 理解EMC，需要先掌握几个核心物理量和测试术语，这是看懂测试数据的基础。 ▲ 核心物理量与单位 电场和磁场是电磁现象的基本载体，测试中常用6种标准函数波作为基础波形。
描述电磁信号的关键单位包括：电压（V）、电流（A）、电阻（Ω）、功率（W、dBm）、频率（Hz），以及EMC测试特有的电场强度（V/m、dBV/m）、磁场强度（uA/m、dBuA/m）。 测试中常用的单位换算（直接关系到数据解读）： • 功率：50mW = 16.99dBm（换算逻辑：10lg(50mW/1mW)≈16.99） • 电场强度：3V/m = 9.54dBV/m（换算逻辑：10lg(3²/1²)≈9.54） • 磁场强度：25uA/m = 27.96dBuA/m（换算逻辑：10lg(25²/1²)≈27.96） ▲ 测试常用缩写 • EUT（Equipment Under Test）：被试品，即接受EMC测试的设备； • AE（Auxiliary Equipment）：辅助设备，测试中与EUT配合运行的附属装置。 三、EMC核心测试项目：测什么？ EMC测试围绕EMI（干扰他人）和EMS（抵抗干扰）两大方向展开，项目覆盖设备运行的全场景电磁风险。
▲ EMI（电磁干扰）测试：评估“我有多吵” 核心是检测设备对外释放的电磁干扰强度，避免影响周边设备，主要项目包括： • RE（辐射骚扰）：设备通过空间传播的电磁干扰，如手机信号对电视的影响； • CE（传导骚扰）：设备通过电源线、信号线等导线传播的干扰，如打印机对电脑的线间干扰； • Harmonic（谐波）：设备导致电网电流波形畸变，可能引发电网电压不稳； • Flicker（电压闪烁）：设备运行时导致电网电压波动，表现为灯光忽明忽暗； • Click（喀呖声）：设备开关动作产生的瞬时脉冲干扰，如空调启停时的噪音传导； • 低频磁场：设备产生的低频磁场干扰，可能影响指南针、磁卡等。 ▲ EMS（电磁抗扰度）测试：评估“我有多稳” 模拟设备在现实中可能遭遇的各类电磁“袭击”，检验其是否能稳定运行，核心项目包括： • ESD（静电放电）：生活中人体携带的静电对设备的影响，如冬天触摸手机屏幕的静电干扰； • RS（辐射抗扰度）：空间中的射频辐射干扰，如基站信号对汽车导航的影响； • EFT（电快速瞬变脉冲群）：电网中频繁开关动作产生的脉冲干扰，如工厂机床启停对仪器的影响； • Surge（浪涌）：模拟雷电或电网故障产生的瞬时高压冲击，俗称“小型雷击测试”； • CS（传导抗扰度）：通过导线传入的干扰，如电源线引入的电网波动； • PMS（工频磁场抗扰度）：电网频率（50Hz/60Hz）磁场对设备的影响，如变压器附近的设备稳定性； • DIP（电压跌落）：电网电压突然降低，检验设备是否能持续运行，如停电瞬间的应急设备表现。 四、EMC标准体系：按什么测？ EMC测试的权威性依赖统一标准，这些标准分为“通用标准”和“产品类专用标准”，确保全球测试结果可量化、可对比。 1. 通用标准：基础规则与仪器要求 适用于多领域设备，规定测试仪器、方法和限值，是EMC测试的“通用语法”。 （1）测量设备类标准（确保仪器准） • GB/T 6113.1（对应国际标准CISPR 16-1）：规范EMI和EMS测量设备的技术要求； • GB/T 17626.7（对应IEC 61000-4-7）：供电系统及设备谐波测量仪器的通用导则。 （2）测试方法与限值类标准（确保方法对） • GB/T 6113.2（对应CISPR 16-2）：明确EMI和EMS的统一测量方法； • GB 17625.1（对应IEC 61000-3-2）：规定谐波电流的限值要求； • GB 17625.2（对应IEC 61000-3-3）：规范电压波动和闪烁的限值。 （3）欧盟EN/CISPR系列通用标准（出口常用） 欧盟市场强制要求，覆盖各类产品，是CE认证的核心依据之一： • EN55014-1/EN55014-2：家用电器的辐射干扰与抗扰度（如冰箱、洗衣机） • EN55011：工业、科学、医疗设备（如超声仪、焊接机） • EN55013/EN55020：音视频设备（如电视、音响） • EN55015/EN61547：照明类产品（如LED灯、射灯） • EN55022/EN55024：信息技术设备（如电脑、路由器） • EN60601-1-2：医疗电子设备（如心电监护仪、手术机器人） • EN61000-6-1/EN61000-6-3：居住/商业/轻工业通用设备 • EN61326：测量用仪器设备（如万用表、示波器） 2. EMS核心标准：GB/T 17626（IEC 61000-4）系列 这是抗扰度测试的“重头戏”，覆盖所有主流电磁干扰场景，每个标准对应一种干扰类型，且与国际标准完全接轨： 4-1：抗扰度试验总论（基础规则） 4-2：静电放电（ESD）——对应日常静电场景 4-3：射频辐射抗扰度（RS）——对应无线信号干扰 4-4：电快速脉冲群（EFT）——对应电网开关干扰 4-5：浪涌（Surge）——对应雷击、电网故障 4-6：射频传导骚扰——对应导线传入的射频干扰 4-7：谐波与间谐波测量导则 4-8：工频磁场——对应电网频率磁场干扰 4-9：脉冲磁场——对应瞬时强磁场干扰 4-10：阻尼振荡磁场——对应复杂磁场环境 4-11：电压暂降/短时中断——对应电网电压波动 4-12：振铃波——对应电力系统的高频干扰 4-13：交流端口谐波抗扰度——对应电网谐波影响 4-14：电压波动扰度——对应电压不稳定场景 4-15：闪烁仪设计规范（辅助测试工具） 4-16：0Hz～150kHz共模传导骚扰抗扰度——对应低频共模干扰 4-17：直流电源纹波抗扰度——对应直流设备的电源干扰 4-18：阻尼振荡波——对应更复杂的振荡干扰 4-19：2kHz~150kHz差模骚扰抗扰度——对应低频差模干扰 3. 产品类专用标准：不同行业的“定制考题” 不同领域设备的电磁环境差异大，因此有专属标准，难度和要求各有侧重。 ▲ 军事设备：“高考难度奥赛版” 国际军标：MIL-STD-461E 对应国标：GJB151A/GJB152A（适应极端战场电磁环境） ▲ 汽车电子：复杂电气系统专属 EMI标准：CISPR 25（汽车电子部件）、CISPR 12（整车） EMS标准：ISO 11452系列（射频抗扰）、ISO 7637（电源瞬变脉冲）、ISO 10605（整车静电） ▲ 民生与工业设备：CISPR系列全覆盖 工业/科学/医疗（ISM）：CISPR 11（EMI） 音视频设备：CISPR 13（EMI）、CISPR 20（EMS）、CISPR 19（微波炉1GHz以上辐射） 家用电器：CISPR 14（EMI）、CISPR 14-2（EMS） 灯具：CISPR 15（EMI） 信息技术（IT）设备：CISPR 22（EMI）、CISPR 24（EMS） 多媒体设备：CISPR 32（EMI/EMS） 高压电力设备：CISPR 18（输电线/变电站干扰测量） 五、为什么EMC至关重要？ EMC不直接决定产品的“功能亮点”，却是所有功能可靠运行的“隐形护城河”。没有EMC规范，现代社会的电子生态会彻底紊乱： 医疗场景：心电监护仪受干扰读错数值，可能危及患者生命； 汽车场景：车载雷达被干扰导致自动驾驶误判，引发安全事故； 工业场景：生产线PLC控制系统受干扰停机，造成巨额损失； 通信场景：基站信号被干扰，导致应急通信中断； 民生场景：家电因电磁干扰闪屏、死机，甚至引发过热风险。 随着5G、物联网、自动驾驶的普及，电子设备密度越来越高，电磁环境更复杂，EMC的重要性只会与日俱增。 总结 从“微波炉干扰Wi-Fi”的日常小事，到“医疗设备精准运行”的生命保障，EMC贯穿于电子设备的全生命周期。 它以“EMI不扰人、EMS抗干扰”为核心，用国标、国际标、行业标构建起严谨的测试体系，支撑着现代电子世界的有序运转。那些顺利通过EMC测试的产品，不仅是“合格产品”，更是复杂电磁环境中的“可靠伙伴”。 |
