别让你的设备遭雷劈，浪涌究竟有多可怕？

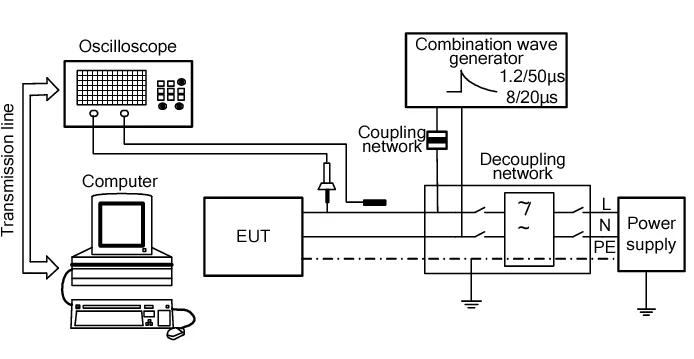

在EMC（电磁兼容）领域，“浪涌（Surge）”指的是依据IEC 61000-4-5标准，用于模拟雷击、电网切换和系统异常造成的高能量瞬态干扰的一种标准化脉冲。现实世界的浪涌来源复杂且不可控，而EMC浪涌测试则采用固定波形（如1.2/50μs电压波、8/20μs电流波）来统一评估设备的抗扰度能力。

雷击、电力切换、无功负载启停以及设备故障，都是EMC所要模拟的典型浪涌来源。标准化波形让这种“突发冲击”可以被重复验证，从而评估设备在恶劣电气环境下的可靠性。

02. 浪涌对电源供应器的影响

浪涌脉冲会对电源内部器件施加高能量冲击，可能造成绝缘击穿、元器件损坏、保护元件动作或系统停机。在反复的浪涌应力下，电源的寿命也会被加速消耗。

因此，设计阶段就必须确保电源在IEC 61000-4-5的浪涌等级下能够正常工作或在异常后自动恢复，这也是EMC认证的重要内容之一。

03. 浪涌保护的重要性

浪涌保护装置（SPD）或内部保护器件能够在浪涌出现时迅速将能量分流到保护地。合格的防护结构必须具备快速响应能力、合理的通流容量，并且能在浪涌结束后恢复到正常状态。

良好的浪涌防护不仅是为了通过EMC测试，更是为了让设备在实际使用中对雷击、电网切换和线路波动保持足够的生存能力。

04. 不同浪涌等级及其应用环境

IEC 61000-4-5对不同应用环境给出了对应的浪涌测试等级，以反映设备在现实环境中可能遭遇的风险。

在最低等级的环境中，例如一般办公室或较低风险的住宅场景，设备只需承受0.5 kV的浪涌测试即可，主要是因为此类场所暴露在高能量浪涌下的概率较低。

当进入普通商业或家庭环境时，浪涌干扰偶尔会出现，因此测试电压提升至1 kV，以确保设备应对日常电网波动的能力。

对于工业环境，由于大型设备频繁启停、电力负载复杂，浪涌发生的概率与强度更高，对应的测试等级提升至2 kV，以确保关键设备在此类环境下仍能稳定运行。

在重度工业或电力设施等高风险区域，4 kV的等级是必要的，因为这些场景中频繁出现高能量切换动作或接近雷击区域，设备若无充分防护极易受损。

至于户外设备、通信基站、输电线路等极端风险场景，暴露在雷击及强烈电网扰动中的概率最高，对应的测试电压可高达6 kV或更高，通常需要定制化的保护设计来确保可靠性。

05. 浪涌测试验证的重要性

为了确保设备真正满足对应等级的要求，需要通过符合IEC 61000-4-5的浪涌发生器进行测试。例如，准源SUG-562浪涌发生器能够输出标准波形，通过内置或外置耦合/去耦网络对电源线与通信线进行测试。

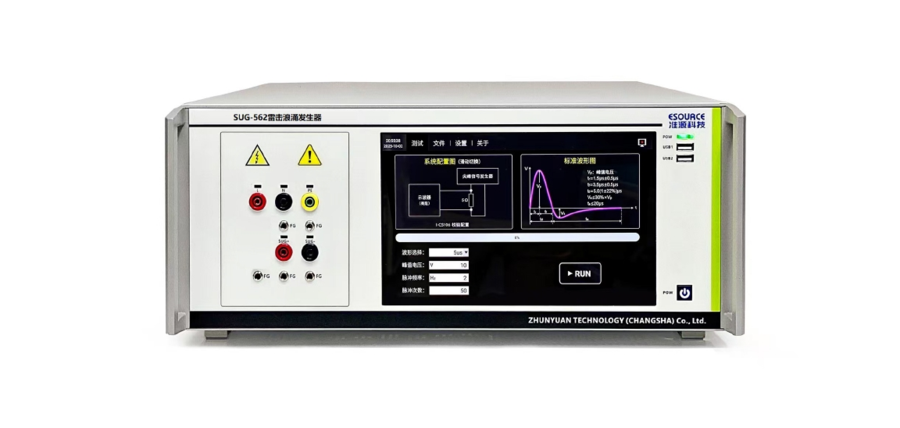

准源SUG-562雷击浪涌发生器

06. 浪涌保护器件

在EMC浪涌防护方案中，常见的器件包括MOV（压敏电阻）与GDT（气体放电管）。

MOV具有极快的响应速度（纳秒级），能迅速将浪涌电压钳位至安全范围，适合处理 2 kV以下的浪涌，是电源端口常用的保护元件。不过，MOV会随着冲击次数逐渐老化，需要合理选型和余量设计。

GDT适用于高电压、高能量的浪涌场景。当电压超过其击穿阈值时，内部气体电离并形成低阻通路，可承受非常大的通流能力。虽然响应较慢，但能处理MOV无法承受的能量，因此常与MOV搭配使用，构建兼具速度与耐量的完整保护链。

07. 总结

浪涌（Surge）是一种标准化、可重复施加的高能量脉冲，用于模拟雷击、电网切换和设备故障带来的瞬态过电压。

通过合理设计浪涌保护架构，并选用MOV、GDT等适配的保护器件，设备才能在IEC 61000-4-5测试中表现稳定，并在实际应用环境中应对各种高能量电气干扰，从而提升可靠性并延长使用寿命。
