符合GB/IEC标准 | 照明灯具安全与性能全维度测试方案发表时间：2025-12-19 14:47 01 方案概述 本解决方案旨在为灯具制造商、质检机构和研发实验室提供一套覆盖全生命周期、全性能维度、全自动化的测试体系，确保产品符合GB 7000、IEC 60598等国内外标准，保障安全、性能与可靠性。 聚焦灯具“安全合规+性能达标+智能管理”三大核心需求，提供从单功能测试到全流程综合测试的灵活配置，适配研发试样、型式试验、批量生产质检等多场景应用，助力企业规避合规风险、提升产品品质、优化测试效率。 可满足不同类型、不同规格灯具的测试需求，为灯具产品在研发、生产、质检等环节提供可靠的数据支撑，助力企业提升产品质量与市场竞争力。

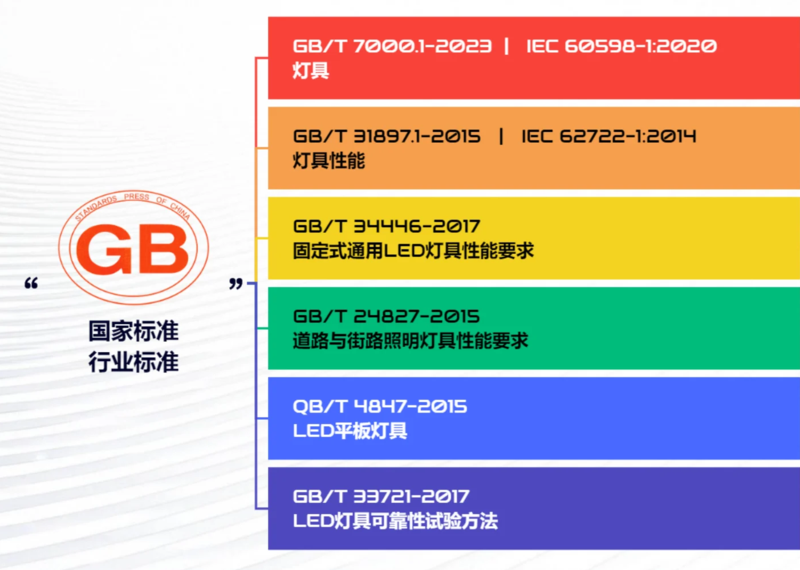

02 优势与合规 ▼ 符合法规 严格遵循GB/T 7000.1-2023、IEC 60598-1:2020、GB/T 31897.1-2015、IEC 62722-1:2014等国家及国际标准，测试项目、测试流程及判定标准均贴合法规要求，确保测试结果权威有效，助力企业产品顺利通过各类合规审核。
▼ 功能强大全面 方案覆盖灯具电气安全、功率性能、调光功能等核心测试需求，支持综合测试、单功能测试及信息化测试等多种模式，可实现发光换挡测试、波形显示、多点测试等功能，满足不同灯具产品的多样化测试需求。 ▼ 配置灵活多样 测试设备提供台式与柜式等多种机型选择，台式设备小巧便携（部分为A4纸大小），柜式设备适用于大容量、高功率测试场景。电流、电压等参数规格配置灵活，可适配从小型LED灯具到大型道路照明灯具的全品类测试需求。 ▼ 信息化程度高 方案配备专用上位机测控软件HEX9000，支持100个测试组配置，每组最多可包含50步测试流程；支持条码绑定测试组、U盘导出测试数据、MES系统对接及HTTP通信等功能，可实现测试程序编辑、自动序列测试、数据统计分析及测试报表生成（支持 TXT、WORD、EXCEL、PDF等格式），显著提升测试自动化、智能化与数据可追溯能力。
图：HEX9000软件界面 03 测试项目及技术方案 ▼ 接地导通电阻测试 1. 法规要求 依据GB/T 7000.1-2023标准，提供保护接地连续性的活动接头、伸缩管等表面需确保良好电接触。测试时，将空载电压不超过12V、至少10A的电流依次在接地端子或接地触点与各可触及金属部件之间流过，测量电压降并计算电阻，该电阻不应超过0.5Ω，型式试验时通电时间至少1min。对于带电源线的灯具，接地触点位于插头上或软缆、软线的电源端。 2. 测试设备及参数 推荐设备：HEX204系列、HEX303系列、HEX303M系列、DEC3000系列

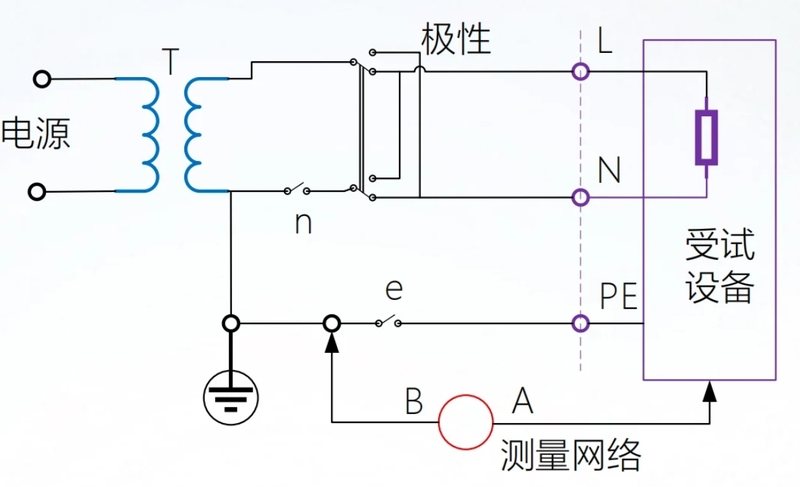

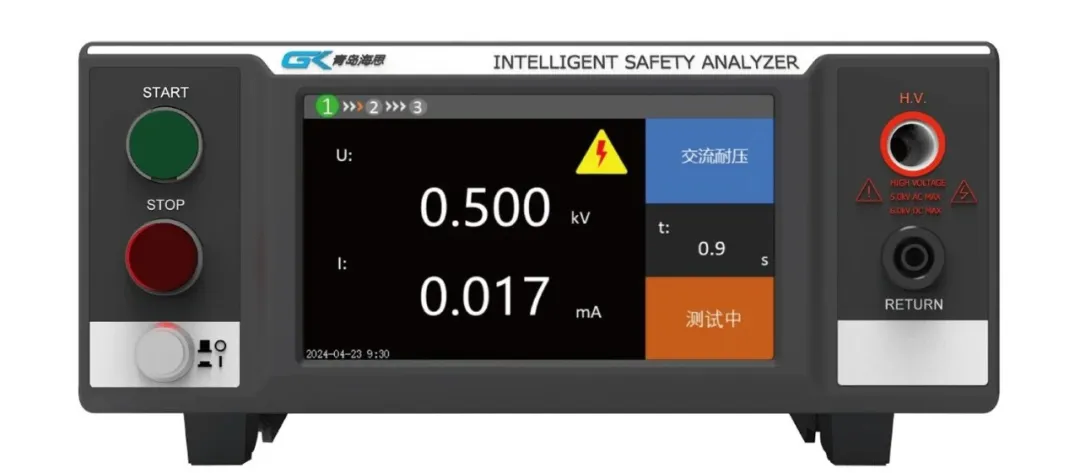

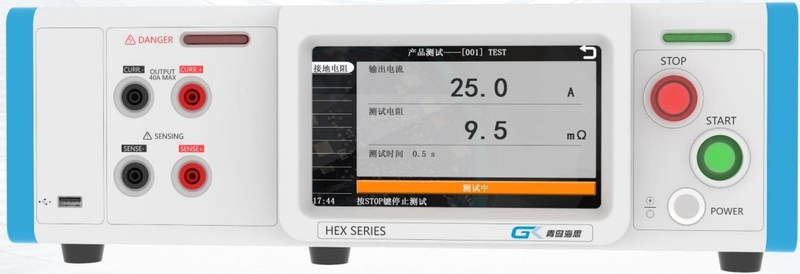

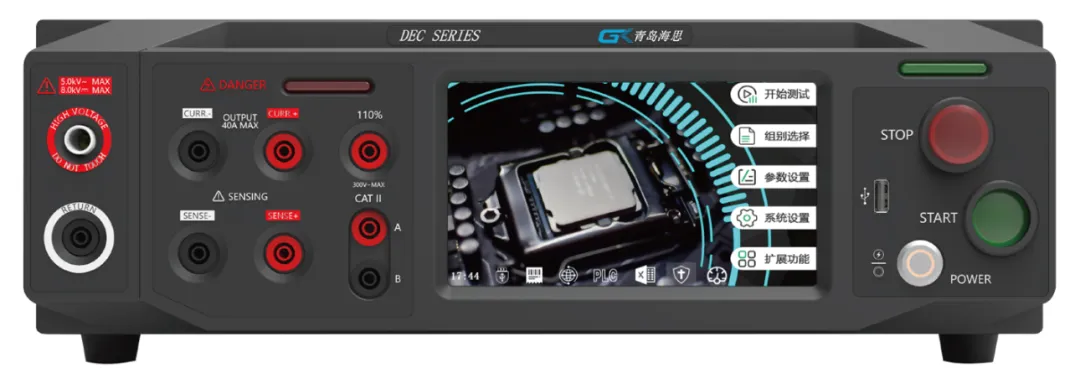

图：HEX303系列 设备规格：台式（A4纸大小、2U/3U高度）、柜式（18U高度）可选；电流规格涵盖32A、40A、64A、100A、200A、500A等，支持交直流两用（部分型号）；部分设备具备波形显示功能。 ▼ 耐电压测试 1. 法规要求 按照GB/T 7000.1-2023标准，电气强度试验需施加基本为正弦波、频率50Hz或60Hz 的交流电压，或相应参数的直流电压于绝缘两端，持续1min。交流电压施加时初始值不超过规定值的一半，再逐渐增至规定值；直流电压需在5s内从0V均匀升高至规定值并保持1min。试验用高压源输出电流至少200mA（输出电压调至试验电压后短路时），输出电流小于100mA时过电流继电器不应断开，施加电压需在测量值的±3%范围内。金属箔放置应避免绝缘边缘闪络，II类灯具施加于加强绝缘的电压不应损害基本绝缘或附加绝缘，试验期间无闪络或击穿现象即为合格。 2. 测试设备及参数 推荐设备：HEX230系列、HEX301系列、HEX3020系列、DEC3000系列 图：HEX230系列 设备规格：台式（A4纸大小、2U/3U高度）、柜式可选；电压规格涵盖5kVAC、6kVDC、8kVDC、20kV MAX 等；电流规格包括20mA MAX、200mA MAX、100mA DC（分型可选），部分机型具备容性优化功能。 ▼ 绝缘电阻测试 1. 法规要求 根据GB/T 7000.1-2023标准，绝缘电阻需在施加约500V直流电压后1min测得，灯具SELV或PELV部件的绝缘测量采用100V直流电压。不同绝缘等级对应不同最小绝缘电阻要求：SELV/PELV电压的基本绝缘不低于1MΩ，非SELV/PELV电压的基本绝缘不低于2MΩ，附加绝缘不低于2MΩ，双重绝缘或加强绝缘不低于4MΩ。II 类灯具若基本绝缘和附加绝缘可单独试验，则无需测试带电部件与壳体之间的绝缘，且法规要求进行多点测试。 2. 测试设备及参数 推荐设备：HEX203系列、HEX301系列、DEC2000系列、DEC3000系列 图：DEC3000系列 设备规格：台式（A4纸大小、2U/3U高度）、标准机箱可选；测量范围涵盖50GΩ、200GΩ、1000GΩ MAX、10/100/1000TΩ；电压规格支持3000V MAX、6000V MAX、8kV正负压；部分设备具备pA级别精度及超强抗干扰能力，支持波形显示。 ▼ 泄漏电流测试 1. 法规要求 测试需按照规定设置电源状态及模拟人体网络，依据有效值、峰值进行合格判定。接触电流最大限制（峰值）：所有II类灯具、装有可连接到未接地插座的插头且额定值不超过16A的I类灯具、用双重绝缘或加强绝缘隔离的I类灯具中的金属部件均为0.7mA。保护导体电流最大限制（有效值）：装有单相或多相插头且额定电流不超过32A的I类灯具，≤4A时为2mA、>4A~10A时为 0.5mA/A、>10A时为5mA/A；永久连接的I类灯具，≤7A时为3.5mA、>7A~20A时为0.5mA/A、>20A时为10mA或按制造商说明。

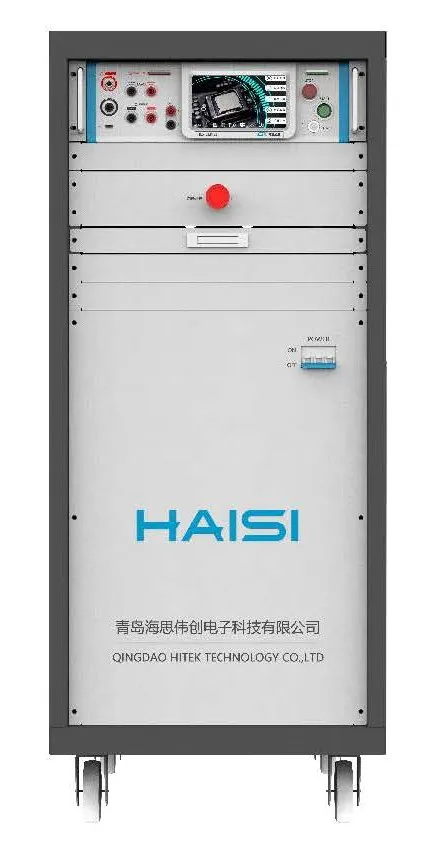

2. 测试设备及参数 推荐设备：HEX300系列、HEX400系列 图：HEX400系列 设备规格：支持单相 / 三相；电流规格100mA MAX，带宽1MHZ，最大容量120kVA MAX；内置8套模拟人体网络（涵盖MDA、MDC、MDD、MDE、MDF、MDG、MDH等多种类型，适配不同安规规范及用途），具备多种接触电流切换功能，可选配IPC+软件。 ▼ 功率 / 运行测试 1. 测试内容 涵盖功率、运行、低启测试，可测量功率因数、电流、功率等参数，支持多档功率测试、多颜色切换测试，具备多重报警功能。 2. 测试设备及性能 设备优势：具备0.1%基本精度，可准确测量半波波形；电流量程达40A，能满足不同功率规格灯具的测试需求。 ▼ 调光测试 1. 测试内容 支持多种调光方式，包括0-10V模拟信号调光、PWM调光（0-100%）、DALI调光；同时提供光污染规避方案、相序检测方案、能效看板方案，实现一站式调光测试解决方案。 2. 适用场景 适用于各类具备调光功能的LED灯具、智能灯具等产品的性能测试。 04 测试流程与实施方式 ● 前期准备 • 依据测试灯具的类型、规格及相关法规标准，确定测试项目、测试参数及合格判定标准。 • 选择适配的测试设备及软件，完成硬件连接与软件安装调试，确保设备运行正常。 • 对测试人员进行培训，使其熟悉设备操作、测试流程、法规要求及安全注意事项。 ● 测试实施 • 启动HEX9000电气安全性能测试软件，完成系统配置。 • 编辑测试程序并保存为对应产品型号的测试文件。 • 通过条码扫描功能绑定测试组与待测试灯具。 • 启动测试程序，设备自动完成各项测试并实时显示结果。 • 测试完成后生成测试报表并导出测试数据。 ● 后期处理 • 对测试数据进行统计分析，为产品质量改进提供依据。 • 保存测试报表及相关数据，便于后续查询与追溯。 • 定期对测试设备进行校准与维护，确保测试结果的可靠性。 05 适用范围与应用场景 本方案适用于各类灯具产品的研发测试、生产过程检验、出厂质量检测及第三方检测机构的合规性测试，包括但不限于： ● 普通照明灯具（如LED球泡灯、吸顶灯、筒灯等）； ● 特殊用途灯具（如道路与街路照明灯具、LED平板灯具、高强度气体放电灯等）； ● 智能调光灯具（支持0-10V、PWM、DALI等调光方式的灯具）； ● 工业照明、商业照明、医疗照明等领域专用灯具。 🔗 欢迎联系 如需了解海思安规测试产品的详细技术参数、报价或解决方案，欢迎通过“在线咨询”方式咨询博众测控，或者直接致电我们，咨询热线18271262356，欢迎您来电咨询。 |
