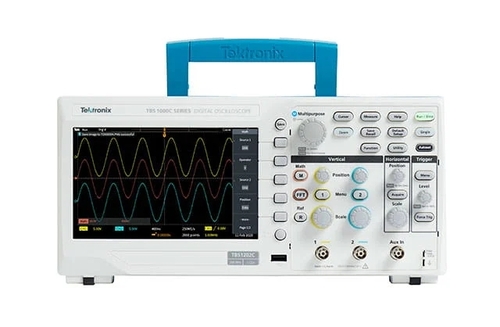

TBS1000C 系列数字存储示波器设计紧凑，性价比高。它旨在满足如今的教育机构、嵌入式设计工程师和创客社区的需求。该仪器配备 7 英寸 WVGA 彩色显示屏，具有最高 1 GS/s 的采样速率，带宽为 50 MHz 至 200 MHz，享受五年保修。该仪器配备了创新的课件系统，将实验室练习与分步使用说明整合在一起，供学生使用。HelpEverywhere® 系统在整个用户界面中提供有用的技巧和提示，使新用户更容易使用仪器。
主要性能指标
主要特点
连接
教育
TBS1000C 前面板| 图像参考 | 说明 |
|---|
| 1 | 用于波形导航、缩放和光标的多用途旋钮 |
| 2 | 保存调出 |
| 3 | HelpEverywhere® |
| 图像参考 | 说明 |
|---|
| 4 | 探头补偿 |
| 5 | 各通道专用控制旋钮 |
| 6 | BNC 探头接口 |
| 7 | 保存/调出用 USB 主控端口 |
| 8 | 7 英寸显示屏 |
TBS1000C 后面板
| 图像参考 | 说明 |
|---|
| 1 | IEC 电源连接器 |
| 2 | 用于远程控制的 USB 设备端口 |
| 3 | Kensington 防盗锁 |
旨在使您学习和工作更快
TBS1000C 系列示波器是为快速动手教学和简便操作而设计，带有适当的特征和功能组合。专用前面板控件便于访问所有重要设置。刻度带有 10 个垂直分度和 15 个水平分度，使您可以在每个屏幕上看到更多信号。
屏幕上带有清晰标记和彩色信息的大菜单使导航和查找感兴趣的信息变得容易。缩放功能使您可以迅速卷动记录并放大，查看感兴趣区域中的信号细节。
在缩放模式下，显示屏上半部分显示整个记录的概况，下半部分显示详细的放大后视图。
多功能触发和采集模式
触发系统是为调试当今混合信号设计而打造的。除基本边沿触发外，它还包括脉宽触发和欠幅脉冲触发，特别适合调试设计的数字部分。
脉宽触发非常适合寻找窄毛刺或超时条件。欠幅脉冲触发旨在捕获幅度短于预计幅度的信号。
TBS1000C 系列示波器提供几种采集模式。默认的采集模式是采样模式，这种模式适合大多数应用。峰值检测模式用来查找尖峰，平均模式有助于降低重复信号上的噪声。
自动化测量与分析
全套自动测量可以快捷方便地测试各种信号和应用。
测量显示在单个屏幕上。测量分成四大类：频率、时间、幅度和面积。所有测量都显示在单个测量选择屏幕上，可以简便地选择 32 种自动测量，而不用翻查各种菜单。
测量按来源加上颜色编码，显示在透明背景上，因此波形不会被读数挡住。
在一个屏幕上列出和选中所有测量
测量值是透明的，因此不会挡住波形
FFT功能
按前面板上的 FFT 按钮，您可以使用 FFT 功能了解信号的频率成分。
只显示 FFT，或打开源波形显示，同时查看频域和时域波形。透明读数显示重要设置，而不会挡住 FFT 显示。
时域源波形可以显示在 FFT 频率频谱上方HelpEverywhere®
The HelpEverywhere® 系统提供带图形的帮助文本，说明了仪器上的不同设置，从而使新用户更容易知道应使用哪项测量并解释测量结果。使用与用户界面相同的语言提供帮助。
HelpEverywhere® 小贴士解释了重要设置。创新的新型教育解决方案
TBS1000C 系列示波器提供多项功能，让教育工作者可以把更多的时间用来讲授基本概念。示波器简介手册已嵌入 TBS1000C 帮助系统。按前面板上的帮助按钮，可以访问有关示波器基本操作的信息，还可以查看 TBS1000C 示波器和控件的概述及其使用技巧。
Scope Intro（示波器介绍）涵盖基本示波器 TBS1000C 使用方式
可在仪器上禁用自动设置、光标和自动测量等功能。通过禁用功能，学生可以了解基本概念以及如何使用水平和垂直控件来获取波形，使用刻度来测量时间、电压以及手动绘制/计算信号特点。
菜单功能
集成课件功能允许教授在仪器中加载实验练习，在每个站上为学生提供指引，并提供结构化框架，学生可以捕获数据，并包含在报告中。泰克课件资源中心提供了 100 多种可供下载的实验练习样例。
课件功能允许学生在仪器显示器上查看实验信息
灵活传送数据
使用仪器前部的 USB 主控端口可以轻松地将仪器设置、屏幕截图和波形数据保存到 U 盘。
TekScope
TekScope 软件使您能够轻松将数据直接从示波器传输至 PC 进行离线分析，从而扩展仪器功能。通过台式示波器的远程分析软件包，您能够在最常见的总线（I2C、SPI、CAN、CAN-FD、LIN 和 UART）上运行协议解码，使用测量、趋势、直方图、搜索和标记的高级分析功能以及离线波形分析，所有这些均在单个用户环境中，这与我们的高性能仪器非常相似。
在 PC 上使用 TekScope 进行波形分析
PC 连接
通过将 PC 连接到仪器后部的 USB 设备端口并使用泰克网站上提供的 OpenChoice® PC 通信软件轻松捕获、保存和分析测量结果。将屏幕图像和波形数据拖入独立桌面应用程序或直接拖入 Microsoft Word 和 Excel，十分简单。
OpenChoice Desktop
Kickstart
Kickstart 软件提供台架仪器控制、自动数据和单个工作台上的多台仪器的测量记录功能。可将收集的数据绘制成图表以获取更多的见解，也能够以多种格式导出以进行进一步分析。其支持示波器、数字万用表 (DMM)、电源和源测量单元 (SMU)。
使用 Kickstart 控制多台仪器和数据记录
