产品介绍
随着新能源汽车的大力发展，电驱动系统及高压零部件在新能源汽车中得到了⼴泛的运用，带电机的逆变器、车载充电器、DC-DC、PDU、高压电池以及所有低压电源以外具有高压连接的装置等（介于60V和1500V之间）构成了新能源汽车的高压（HV）系统，ISO 7637-4标准以及相关⾏业或企业标准对汽⻋高压系统的测试作了详细技术说明及要求。

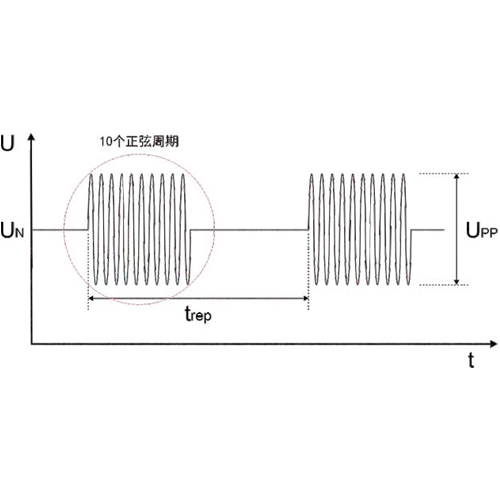

PSA800依据ISO 7637-4标准，主要应用于Pulse A（脉冲正弦）测试，Pulse A表示高压半导体的开关操作产生的振铃，此脉冲波形用于模拟高频率的振荡。
系统组成
PSA800 +衰减器+50Ω负载+高压人工网络+屏蔽罩/屏蔽盒+高压电池负载+平衡/非平衡变压器+测试桌台环境+参考接地板+其它
产品特点
● 符合标准：ISO 7637-4、IEC/EN 61000-4-6，VW 80300，YY 0505等；
● 内置集成信号发生器、功率放⼤器、定向耦合器及功率计；
● 各设备可单独使用，可选外置功率放⼤器；
● 全自动校准和测试，测试频率范围4kHz~400MHz；
● 测试结果可保存、打印，可设定任意模板；
● ⽀持USB、RS485、RJ-45接口；
● 提供上位机直接储存、U盘外部储存、设备内部储存等方式；
● 19寸4U机箱单品，总重≤15kg；
● 线性功率可定制。
技术指标
表1：内置信号发⽣器
序号 | 指标项 | 指标值 |
1 | 频率范围 | 1μHz~35MHz |
2 | 频率分辨率 | 1μHz |
3 | 稳定度 | ±1ppm+10pHz |
4 | 谐波 | ＜-55dBc |
5 | ⾮谐波 | ＜-60dBc |
6 | 功率范围 | 1.0mVpp~20Vpp |
7 | 功率准确度 | ±1.0dB |
8 | 功率分辨率 | 0.1mVpp |
9 | 输出阻抗 | 50Ω |
10 | 脉冲周期 | 1μs~500s |
11 | 脉冲宽度 | 0ns~100s |
12 | VSWR | ＜1.5:1 |
*更多参数详情请详见产品规格书。
