产品介绍

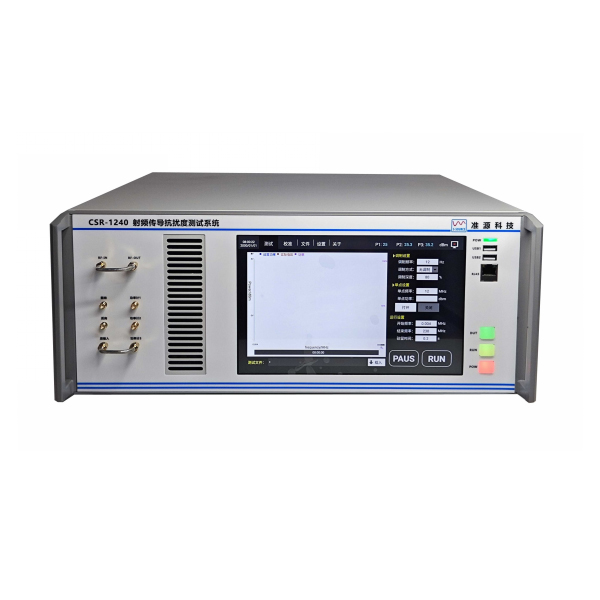

准源射频传导抗扰度测试系统CSR-1240采用一体化设计，内置信号合成器，三通道功率计、RF功放双定向耦合器等。可输出从4kHz~400MHz的CW、AM、PM等调制或无调制的射频信号。宽输入范围的功率计可无间断检测从-85DBm~20DBm的功率信号。可选平均模式或脉冲模式以应对检测幅度调制或脉冲调制信号。各部分可单独工作，可外置功率放大器。真正一体式设计让校准速度更快，可在几十秒的时间校准完全部频点。
射频传导抗扰度测试系统CSR-1240可用于汽车电子的BCI测试、民品的传导抗扰度测试、军品电缆束注入传导敏感度测试。
依据标准：ISO11452-4、 GB/T33014.4、 GB/T17619、 SAE J1113-4，IEC61000-4-6等。
产品特性
● 内置标准库及标准波形，支持调用已编辑标准测试文件，提供出厂前特定标准库定制。
● 支持大电流注入（配合电流注入钳），可选电流监视探头，支持闭环测试法。
● 功率计支持脉冲检测模式便于军工领域测试。
● 信号合成器、功率计，功放支持单独使用、支持一键校准。
● 多种程控接口，支持远程控制，支持鼠标、键盘操控。
● 整段校准时间小于1分钟。
● 10.1寸电容触摸屏，输入高精度控制。
● 4U/19寸标准机箱，总重≤20Kg。
技术参数
序 号 | 指标项 | 指标值 |
信号发生器 |
|
1 | 频率范围 | 4kHz-400MHz |
2 | 频率分辨率 | 1Hz |
3 | 频率温度稳定度 | ±0.5ppm |
4 | 谐波 | ≤-30dBc |
5 | 非谐波 | ≤-50dBc |
6 | 输出功率范围 | -100dBm~3dBm |
7 | 幅度调制 | 调制频率：1Hz~10kHz; 调制深度：1%~99%，内调制/外调制 |
8 | 脉冲调制 | 调制频率：1Hz~10kHz; 占空比：1%~99% |
功率计x3 |
|
1 | 频率范围 | 4kHz-400MHz |
2 | 输入范围 | -85dBm-+20dBm |
3 | 精度 | ±0.5 dB |
4 | 采样模式 | 平均、积分、脉冲 |
5 | 输入接口 | 前面板SMA，后面板N头 |
功放 |
|
| 型号 | CSR-1240 | CSR-1240-BCI | CSR-1240-114 |
1 | 依据标准 | IEC61000-4-6 | BCI | GJB151B-CS114 |
2 | 频率范围 | 100kHz-300MHz | 100kHz-400MHz | 4kHz-400MHz |
3 | 输出功率 | 80W 50DB | 100W 50DB | 120W 54DB |
4 | 输出接口 | 后面板N头 |
双定向耦合器 |
|
1 | 频率范围 | 无 | 100kHz-400MHz | 10kHz-400MHz |
2 | 衰减比 | 50DB |
3 | 最大输入功率 | 300W |
通用参数 |
|
1 | 接口 | LAN、USB、RS485 |
2 | 使用环境 | 温度 ：10~40℃ , 湿度 ：30%~70% |
3 | 工作电源 | AC：110~250V/10A 50Hz/60Hz |
4 | 体积重量 | 宽460mm×高180mm×深550mm 10kg |
*更多参数详情请详见产品规格书，或者联系我们的销售工程师。
