产品介绍

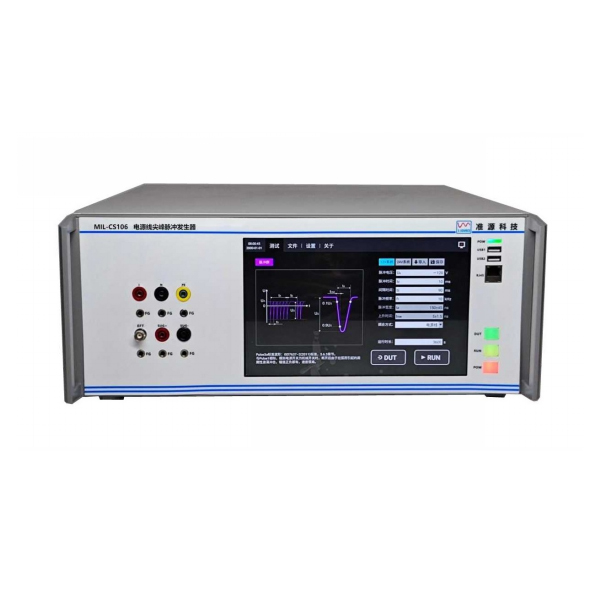

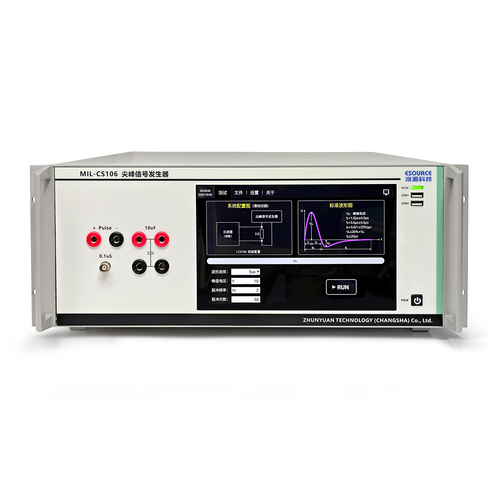

准源电源线尖峰脉冲发生器 MIL-CS106是针对GJB 151A-1997、GJB 152A-1997、GJB 151B-2013、GJB181A-2003和MIL-STD-461F标准中的CS106 测试要求而设计开发的一款产品。能够以1 Hz～20 Hz 脉冲重复频率施加在EUT不接地输入电源线上，测试持续时间高达30分钟，满足 0-800 V脉冲峰值线性调节。MIL-CS106拥有智能化控制平台，良好的人机对话功能，内置耦合变压器内置使得操作过程方便简单，只需在参数设置页面进行简单的试验需求设置，即可完成各种测试，具有系统集成度高、控制智能化、操作简便、节省测试时间等优点。
依据标准：GJB 151A-1997、GJB 152A-1997、GJB 151B-2013、GJB181A-2003 和 MIL-STD-461F 等。
产品特性
● 输出脉宽：0.15uS、5uS、10uS；
● 输出电压：10V~660V；
● 人工电源网络最大：440VAC 50A，更大电流可定制；
● 集成三路10uF电容，方便单相、三相测试；
● 测试报告自动储存，可通过USB导出；
● 多种程控接口，支持远程控制 ，支持鼠标、键盘操控；
● 4U/19寸标准机箱，总重≤10Kg。
技术参数
序 号 | 指标项 | 指标值 |
1 | 输出电压： | ±10V~±660V （0.15μs仅正） |
2 | 上升时间： | 1.5uS ±0.5uS @5uS |
3 | 下降时间： | 3.5uS ±0.5uS @5uS |
4 | 脉冲宽度： | 5uS ±1uS、 10uS ±1uS、 0.15uS |
5 | 输出阻抗： | ≤2Ω |
6 | 内置去耦电容： | 10uF 1600VDC / 440VAC 三路 |
7 | 输出接口： | 4mm香蕉插头 |
8 | 使用环境 | 温度：10℃~40℃，湿度：30%~70% |
9 | 设备供电 | AC：100~250V@50Hz/60Hz |
10 | 外形尺寸 | 4U/19"标准机箱 、10kg |
配件参数
序 号 | 指标项 | 指标值 |
人工电源网络 LISN-50A |
1 | 测试电压 | DC 1000 V,AC 270 V |
2 | 测试电流 | 50 A |
3 | 测试端子 | N型 |
4 | 阻抗 | 50μH+5 Ω‖50 Ω |
5 | 耦合电容 | 0.25μF |
6 | 阻抗频率范围 | 9 kHz-30 MHz |
7 | 长x宽x高 | 600x120x120mm |
无感校准电阻 CRM-05 |
1 | 阻 值 | 5Ω |
2 | 最高脉冲电压 | 800V |
3 | 尺 寸 | 20*30*40mm |
*更多参数详情请详见产品规格书，或者联系我们的销售工程师。
